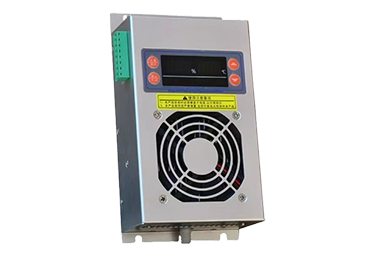

一、型號說明

WKD-CS6-60S

① 產品系列：

CS6 外殼材質為鋁合金；表面處理：拉絲氧化；

② 產品功能代號：除濕裝置產品代號為 6；

③ 產品除濕功率：60 表示除濕功率為60W；

功率選擇范圍：20W~60W；

④ 外接設備【輸出方式：無源】

產品可以外接加熱器；產品有低溫控制功能；

產品有故障輸出功能【輸出類型：常開】；除濕器出現任何故障 時，接點閉合；

⑤通訊方式選擇：

S：表示帶 RS485 通訊；

無：表示無此項功能；

二、產品特點

1 、體積小、重量輕、安裝方便快捷；

2 、 自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調；

3 、除濕風道主動引凝、排出氣體加熱降濕，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；

4 、濕度、溫度傳感器 24 小時實時采樣，超出設定啟動值自動引凝；

5 、濕度、溫度設置具有記憶功能，不會因為停開機而消失；

6 、故障顯示功能，可快速查找故障點保證正常運行；

7 、采用專用防潮元件，保證在潮濕環境下正常工作；

8 、屏蔽隔離技術的運用，符合 GB / T 17626-2008 的 3 級標準，保證能夠在強 電磁場下工作；

三、技術參數

數據名稱	技術參數	數據名稱	技術參數
工作電源	AC220V（DC12 ， DC24V，DC48V）	除濕效率	380mL/24h（60W 35℃ RH=85%工況下）
加熱功率	50～300W	除濕溫度	5℃~45℃
功率選擇	20W~60W	工作溫度	-25℃~75℃
濕度檢測范圍	20%RH~98%RH	溫度檢測范圍	-20℃~85℃
除濕啟動值	25%RH~98%RH	溫度啟動值	1℃~55℃
濕度測量精度	±3%RH	溫度測量精度	±1℃
顯示方式	6 位數碼管顯示	顯示分辨率	0.1
外殼材質	鋁合金陽極氧化	外形尺寸	185*115*61mm （高 X 寬 X 深）
凈重量	1kg	導水管	硅膠 D10mm

四、除濕原理

1 、結構組成：除濕裝置由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱控制回路、通訊模塊及排水管路組成。

2 、除濕原理：當潮濕空氣經風扇吸入后，通過特殊設計的風道流動，先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出柜外。在設定啟動值內經過充分循環除濕，使柜內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，除濕裝置信號采集傳感器外置，能實時準確的采集到柜內的真實濕度，保證除濕裝置在柜內將要達到凝露條件時提前啟動除濕。

五、顯示說明

開機后，除濕裝置進入自檢狀態， 自檢完成后，左邊數碼管顯示軟件版本號，右邊數碼管顯示通訊地址（當此臺除濕裝置不帶通訊功能時，右邊顯示除濕硬件最大功率），3 秒后除濕裝置進入工作狀態，此時左邊顯示環境濕度值，右邊顯示環境溫度值。

顯示符號說明

	自動運行指示	自動運行時此符號閃爍
	手動運行指示	當除濕裝置運行在手動狀態時，此符號閃爍
	設置狀態指示	當除濕裝置運行在參數設置狀態時，此符號閃爍
	正在除濕指示	當除濕裝置正在除濕工作時，此符號亮；當正在除霜時或者正在除濕保護狀態時，此符號閃爍
	正在加熱指示	當除濕裝置正在加熱工作時，此符號亮；當正正在加熱保護狀態時，此符號閃爍
nll	通訊信號指示	當此除濕裝置收到上位機數據時，此符號閃爍

六、操作說明

1 、手動/自動模式：當除濕裝置工作在自動狀態時，“ 自動 ”指示燈點亮， ” 手動“指示燈滅，按一下“確認/手動 ”按鈕后，”自動 ”指示燈滅，”手動“指示燈亮，此時除濕裝置啟動除濕模塊，再按一下“確認/手動 ”按鈕后除濕裝置自動轉為自動模式，當除濕模塊退出手動工作狀態下再按一下“確認/手動 ”鍵時，此時除濕裝置啟動手動加熱模塊，按一下“確認/手動 ”按鈕后除濕裝置自動轉為自動模式。

2 、設置參數模式： 電源接通后，除濕裝置自檢通過后， 自動進入自動模式，6位數碼顯示當前的濕度值和溫度值。按“設置/退出 ”鍵可設置除濕啟動值、除濕斷開值、加熱啟動值以及 RS485 通訊地址。

2.1 設置濕度啟動值： 當除濕裝置工作正常狀態下（六位數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出 ”鍵，除濕裝置進入設置狀態（設置燈閃爍），左邊數碼管顯示 P 1 時，按“確定/手動 ”按鍵，右邊的數字閃爍，此時按“ 向上 ”或“ 向下 ”按鍵可修改濕度的啟動值；修改完成后按“確定/手動 ”鍵保存，數字停止閃爍；修改濕度啟動值設置完成。

2.2 設置濕度斷開值： 當除濕裝置工作正常狀態下（六位數碼管顯示 當前溫濕度值時即為正常狀態），按“設置/退出 ”鍵，除濕裝置進入設置狀態（設置燈閃爍），按“ 向上 ”或“ 向下 ”按鍵，直到左邊數碼管顯示P2 時，按“確定/手動 ”按鍵，右邊的數字閃爍，此時按“ 向上 ”或“ 向下 ”按鍵可修改濕度的啟動值；修改完成后按“確定/手動 ”鍵保存，數字停止閃爍；修改濕度斷開值設置完成。

2.3 設置溫度啟動值： 當除濕裝置工作正常狀態下（六位數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出 ”鍵，除濕裝置進入設置狀態（設置燈閃爍），按“ 向上 ”或“ 向下 ”按鍵，直到左邊數碼管顯示P3 時，按“確定/手動 ”按鍵，右邊的數字閃爍，此時按“ 向上 ”或“ 向下 ”按鍵可修改溫度的斷開值；修改完成后按“確定/手動 ”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。

	參數說明	調節范圍
P1	濕度啟動值	25%RH~98%RH
P2	濕度斷開值	啟動值-3~啟動值-15
P3	溫度啟動值	1~50 ，無溫控時，無法調節此參數，溫度斷開 值無需調節。默認回差：5℃

注：當型號不帶低溫加熱器或者高溫排風時，參數選擇沒有P3。

3 、通訊地址調節：接通電源，除濕器在自檢狀態，按 ”向下 ”按鍵進入通訊地址調節界面，此時可按“ 向上 ”或“ 向下 ”按鍵來調節通訊地址，調節好后，按“確定/手動 ”按鍵保存，按“設置/退出 ”鍵，退出。

4 、查看內部的溫度值：當除濕裝置工作主界面下，按 ”向下 ”按鍵可以顯示內部溫度值，8 秒后自動轉為顯示外部溫度值或者按一下 ”向下 ”按鍵轉為顯示外部溫度值。

5 、查看故障代碼和制冷片及風機運行狀態：當除濕裝置工作主界面下，按 ” 向上 ”按鍵可以顯示故障代碼（當除濕裝置有故障時，內部會發出滴滴的報警聲），當除濕裝置無故障時，按 ”向上 ”按鍵可以顯示內部制冷片和風機電流（左邊為制冷片電流，右邊為風機電流）。

七、選配功能說明

1 、低溫加熱控制功能：當箱體溫度低于設定的啟動值時，除濕裝置啟動內部溫控回路（加熱器外接，功率可接 50～300W），直到箱體溫度升高到設定啟動值加5℃時，溫控回路停止工作。【控制回路輸出方式：無源】

2 、高溫啟動風機控制功能：當箱體溫度高于設定的啟動值時，除濕裝置啟動內部溫控回路（風機外接，功率可接 50～300W），直到箱體溫度下降到設定啟動值減 5℃時，溫控回路停止工作。【控制回路輸出方式：無源】

3 、故障輸出： 當智能除濕裝置有故障時（主要故障包括：溫度、濕度傳感器故障、風機故障、制冷片故障），無源接點閉合。

4 、無源接點輸出可設置為除濕指示功能：當除濕器啟動除濕時，此接點閉合；當除濕器停止除濕時，此接點斷開。【輸出方式：無源】

5 、RS485 通訊功能：當具有 RS485 通訊功能的除濕裝置收到上位機的數據時（通訊指示燈會頻閃）然后分析數據后馬上回復數據給上位機。【除濕裝置RS485通訊支持兩種通訊協議：公司定制協議和modbus-RTU 協議】。

八、其他功能說明

1 、故障代碼含義及解決方法：除濕裝置故障檢測功能：當有故障時，蜂鳴器有報警聲、故障代碼顯示和無源接點閉合。主要故障有：風機故障、制冷片故障、溫度，濕度傳感器故障。

當出現故障代碼時，除濕裝置不會啟動除濕；不能也手動除濕（傳感器故障除外）；

2 、高濕自動啟動加熱功能：當當前濕度大于 80%時，啟動加熱器（此時加熱器啟動不受溫度控制），當當前濕度下降到 73%時，斷開加熱器（此時加熱器啟動或斷開由溫度控制）。

注：此功能只有帶溫控功能的才有。

3 、 自動除霜功能：當內部傳感器檢測到冷端散熱器上有凝結霜時，此裝置會自動啟動除霜，此時除濕燈閃爍。當冷端扇熱器上冰完全清除后，此裝置會自動轉入正常工作模式（一般除霜時間為 30~60 秒之間）。

4 、除濕（加熱）定時功能：當除濕裝置連續除濕（加熱）工作 10 個小時（默認 10 小時），時，除濕裝置無條件停止除濕（加熱）1 小時（默認 1 小時）， 此時除濕燈（加熱燈） 閃爍，1 小時過后重新根據現場環境溫濕度情況開啟或者停止工作。

5 、高溫保護功能：當除濕裝置檢測到環境溫度高于 70℃時，啟動高溫保護功能，除濕器會停止除濕，風機啟動散熱；當溫度下降到 40℃時。除濕裝置退出高溫保護。

九、安裝及接線說明

a 、安裝時除濕裝置必須豎放，出水口朝下。

b 、保證除濕裝置頂部與其他裝置間有大于 5cm 的空間，來保證正面風扇出風口出風。

c 、將出水管一端接入除濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

d 、電源接線端子 L/N 接上 AC220V 電源即可。

e 、負載接 K 、K 兩個端子；輸出為無源開關接點。

f、有三種安裝方式：螺絲固定、導軌安裝、強磁安裝；安裝時任意選擇一種安裝方式。【默認：螺絲固定】

1 、接線圖

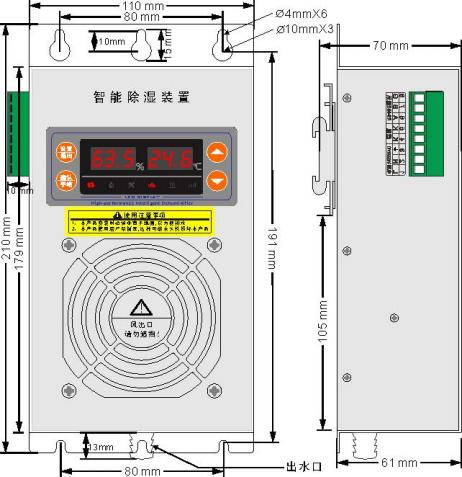

2 、支架安裝圖

十、質量保證

本產品在交付之日起，提供 12 個月質量保證。在質量保證期內，由于產品質量原因導致的產品損壞，本公司予以免費換新服務，因使用不當等非質量原因造成的損壞，或超過產品質量保證期，本公司予以終身維修和維護，只收取零件費用（如需現場解決需收取技術指導費用）。

十一、裝箱清單

序號	裝箱清單
1	智能除濕裝置	1 臺	標配
2	產品說明書	1 份	標配
3	產品合格證\保修卡	1 份	標配
4	耐高溫硅膠排水管	1.5 米	標配
5	水管卡箍	1 只	標配
6	安裝螺絲	1 套	標配
